Монтаж кондиционеров Kentatsu на объекте ООО «Евроком» в Терволово

Монтаж настенных кондиционеров Kentatsu в Терволово

Специалисты компании «Арена» выполнили монтаж настенных кондиционеров Kentatsu на объекте ООО «Евроком» в поселке Терволово Гатчинского муниципального округа Ленинградской области.

На объекте установили две сплит-системы Kentatsu: KSGN105HFAN1/KSRN105HFAN1 и KSGA70HFRN1/KSRA70HFRN1. В состав каждого комплекта входят настенный внутренний и наружный блоки, соединенные холодильной трассой, электрическими кабелями и дренажной линией.

Помещение имеет высокие потолки, поэтому внутренние блоки требовалось разместить на значительной высоте. При выборе мест установки специалисты учитывали направление воздушного потока, возможность дальнейшего обслуживания оборудования и расположение существующих коммуникаций.

Подготовка мест установки

Перед началом монтажа специалисты осмотрели помещение и определили точки размещения внутренних блоков. Оборудование решили установить в верхней части стен, чтобы обеспечить распределение охлажденного воздуха по помещению и не занимать полезное пространство на уровне рабочих зон.

Места установки выбирали с учетом расположения потолочных балок, кабельных трасс, светильников и остекленных перегородок. Также предусмотрели доступ к фильтрам и основным узлам внутренних блоков для последующего обслуживания.

Организация работ на высоте

Из-за высоты помещения монтаж невозможно было безопасно выполнить с обычной стремянки. Для подъема оборудования, инструмента и специалистов использовали передвижную вышку-туру.

Рабочую площадку установили непосредственно под местами крепления кондиционеров. Такая организация позволила точно выполнить разметку, надежно закрепить монтажные пластины и установить внутренние блоки без повреждения корпуса и настенных коммуникаций.

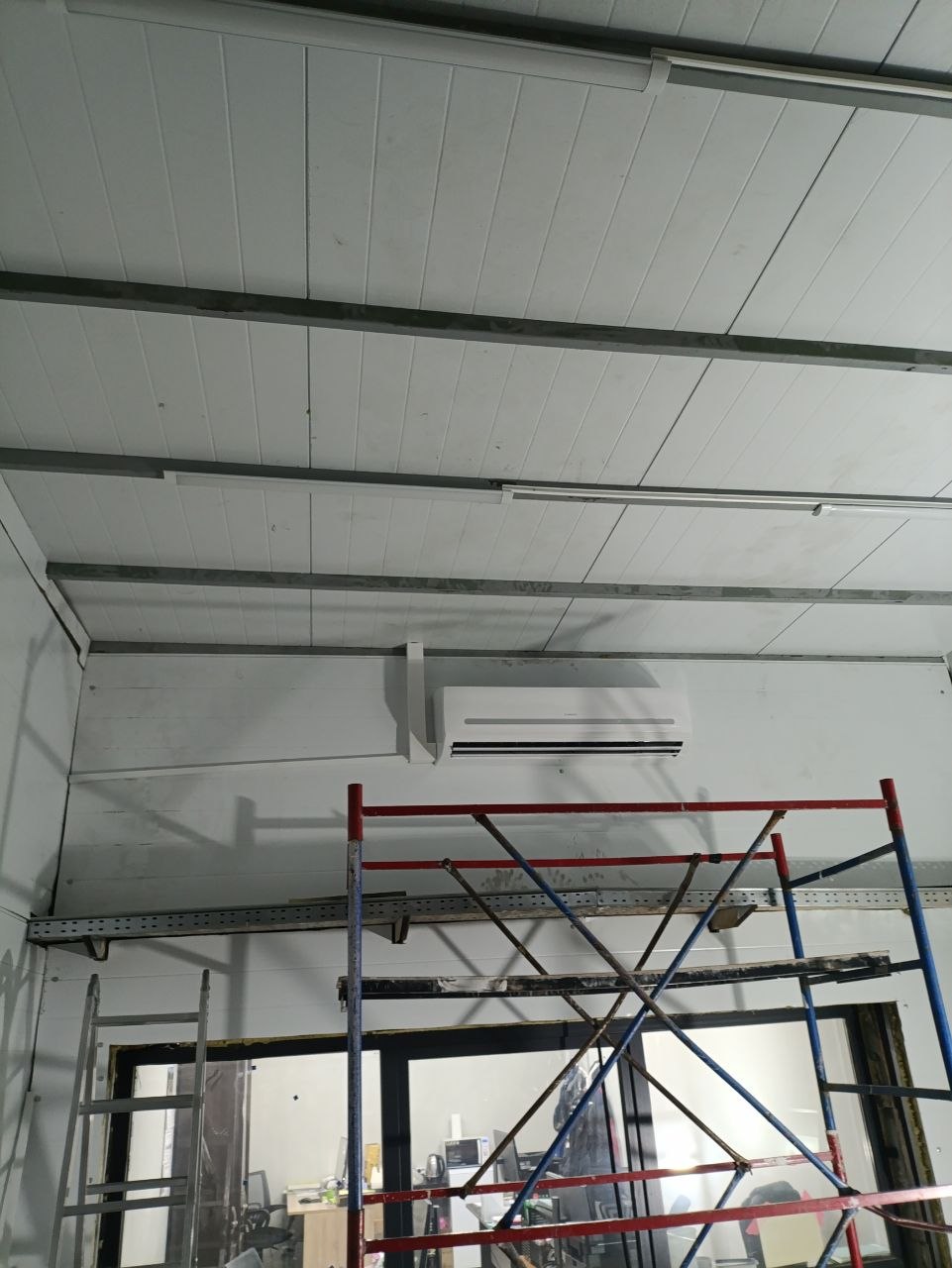

Монтаж внутренних блоков Kentatsu

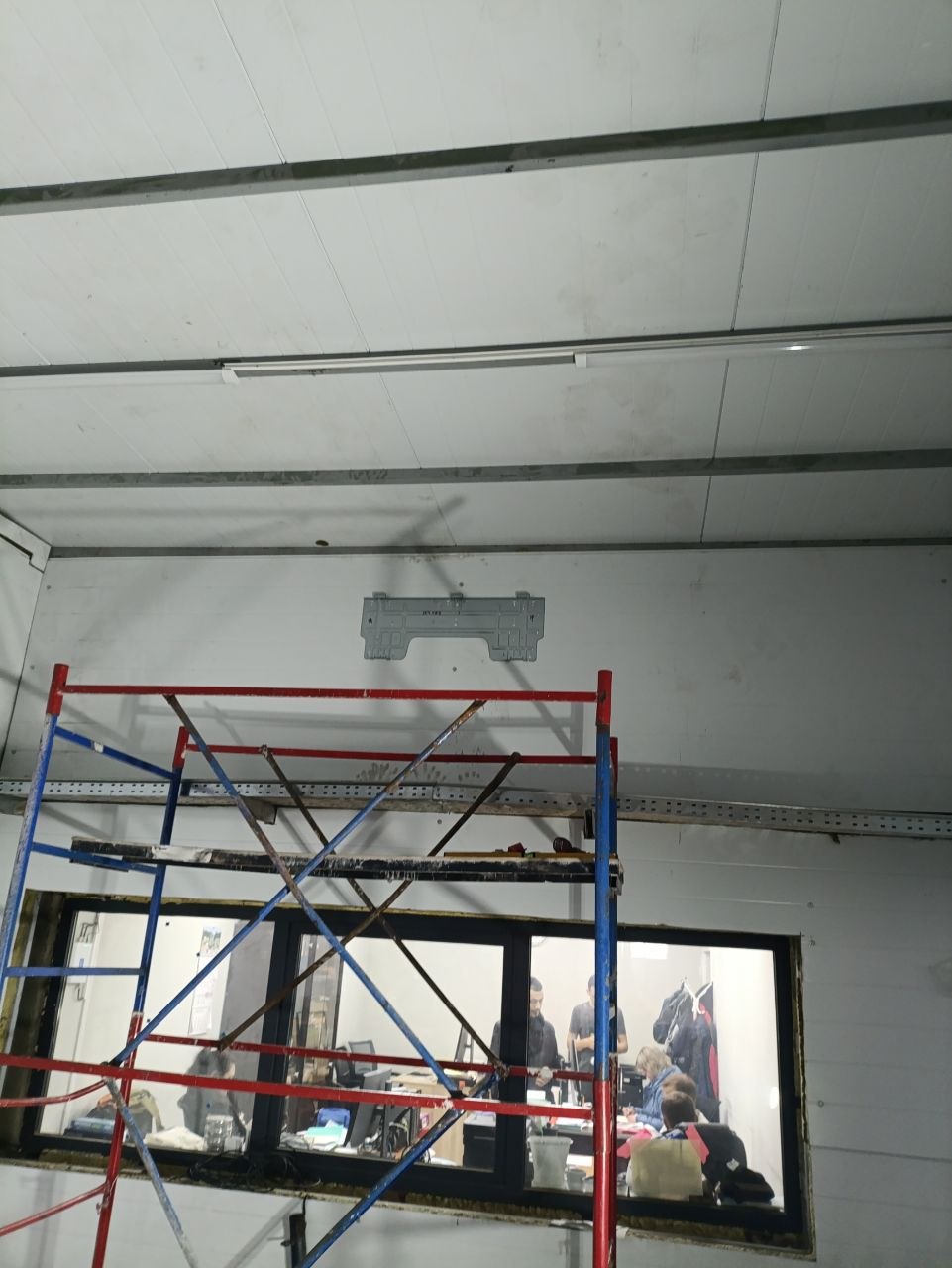

На стенах выполнили разметку под крепежные пластины каждого кондиционера. Пластины выровняли по горизонтали и закрепили на подготовленном основании с учетом массы внутренних блоков.

После установки креплений специалисты подготовили выводы холодильных трасс, дренажных трубок и межблочных кабелей. Внутренние блоки Kentatsu аккуратно подняли на рабочую высоту, установили на монтажные пластины и проверили надежность фиксации.

Особое внимание уделили положению блоков относительно потолка и соседних конструкций. Вокруг оборудования оставили пространство, необходимое для свободного забора воздуха и последующего доступа к фильтрам.

Прокладка холодильных трасс

Для каждой сплит-системы проложили отдельную холодильную трассу между внутренним и наружным блоками. Медные трубопроводы подготовили к соединению, теплоизолировали и закрепили по маршруту прокладки.

При монтаже трасс важно исключить резкие изгибы и механическое напряжение трубопроводов. Неправильная прокладка может ухудшить циркуляцию хладагента и создать дополнительную нагрузку на компрессор.

Вместе с медными трубопроводами проложили межблочные электрические кабели. Соединения выполнили в соответствии со схемами подключения установленных моделей Kentatsu.

Организация отвода конденсата

От внутренних блоков проложили дренажные линии для удаления конденсата, образующегося во время работы кондиционеров. Маршрут дренажа организовали с учетом особенностей помещения и расположения инженерных коммуникаций.

После монтажа проверили надежность соединений и прохождение воды по дренажным трубопроводам. Правильный отвод конденсата необходим для защиты стен, оборудования и внутренней отделки от протечек.

Установка и подключение наружных блоков

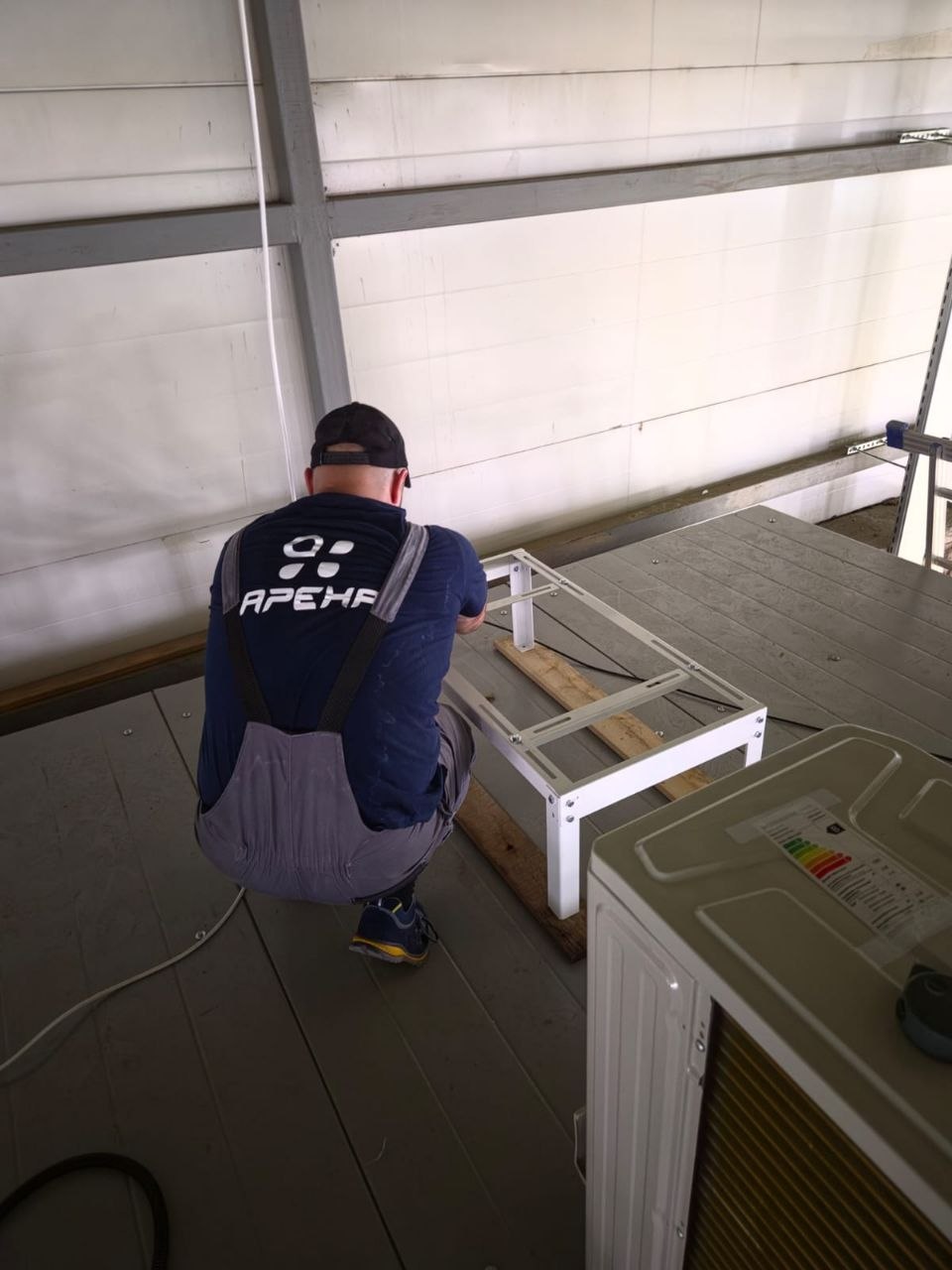

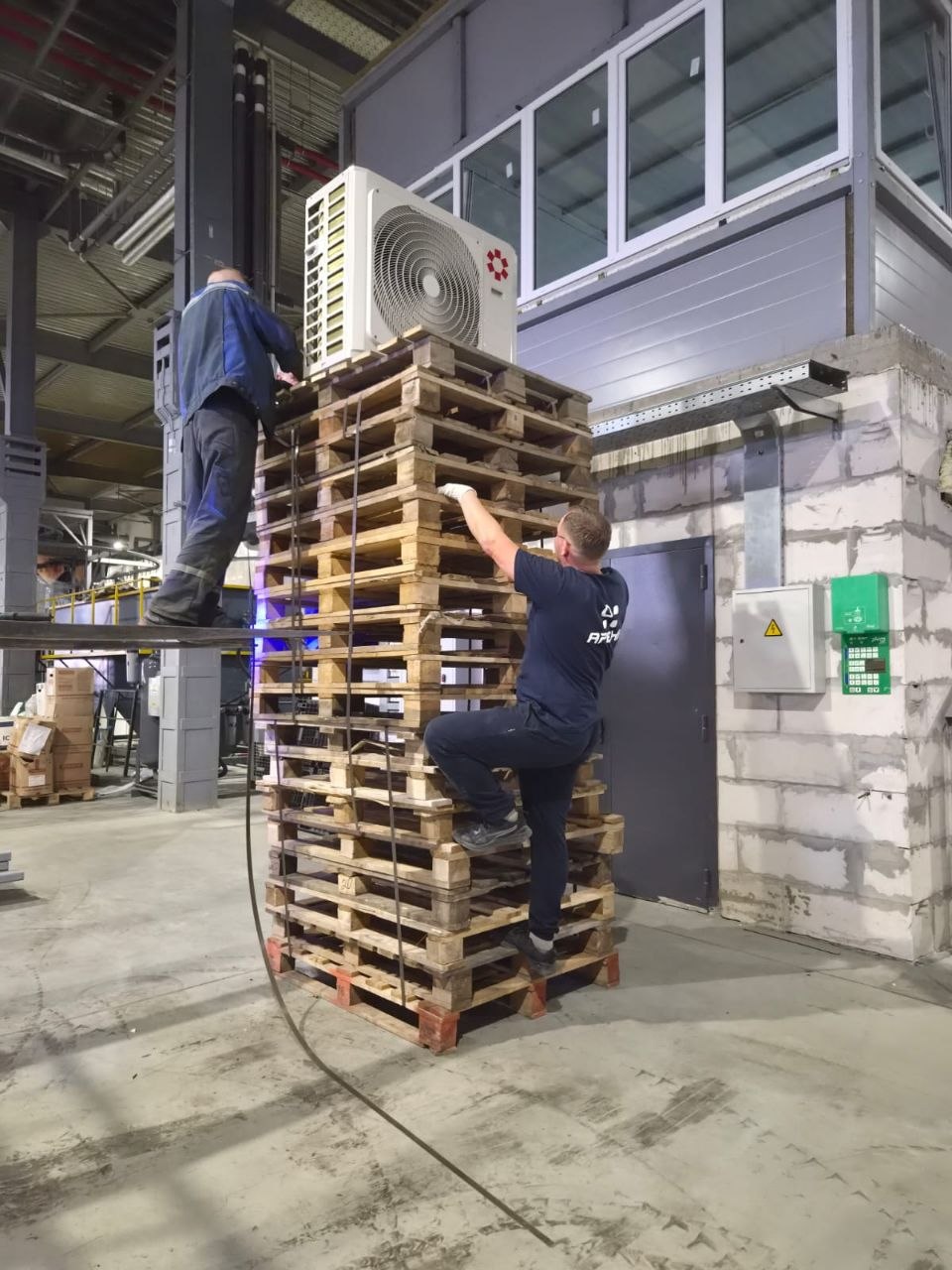

Наружные блоки KSRN105HFAN1 и KSRA70HFRN1 установили на подготовленные крепления. При размещении предусмотрели пространство для прохождения воздуха через теплообменники и доступ к сервисным соединениям.

К наружным блокам подключили холодильные трубопроводы и электрические кабели. Соединения затянули с соблюдением требований к монтажу холодильного оборудования, после чего проверили собранные коммуникации.

Проверка герметичности и вакуумирование

После подключения внутренних и наружных блоков холодильные трассы проверили на герметичность. Особое внимание уделили местам соединения трубопроводов и сервисным портам.

Перед запуском систем из холодильных контуров удалили воздух и влагу при помощи вакуумного оборудования. Вакуумирование является обязательным этапом монтажа, поскольку влага и неконденсируемые газы внутри трассы могут ухудшить работу системы и сократить срок службы компрессора.

Пусконаладочные работы

После завершения монтажа специалисты подали питание и последовательно запустили оба кондиционера. Проверили реакцию оборудования на команды управления, работу внутренних и наружных блоков, направление воздушного потока и переключение доступных режимов.

Во время контрольной проверки также проконтролировали отсутствие посторонних шумов, вибрации и протечек дренажа. После проверки кондиционеры подготовили к эксплуатации.

Состав выполненных работ

• выезд специалистов на объект ООО «Евроком» в поселке Терволово;
• осмотр помещения и выбор мест установки оборудования;
• разметка точек крепления внутренних блоков;
• организация безопасной рабочей зоны;
• сборка и установка вышки-туры;
• монтаж крепежных пластин на высоте;
• установка внутреннего блока Kentatsu KSGN105HFAN1;
• установка внутреннего блока Kentatsu KSGA70HFRN1;
• установка наружных блоков KSRN105HFAN1 и KSRA70HFRN1;
• прокладка медных холодильных трубопроводов;
• теплоизоляция холодильных трасс;
• прокладка межблочных электрических кабелей;
• монтаж дренажных линий;
• подключение внутренних и наружных блоков;
• проверка соединений холодильных контуров;
• проверка дренажных систем;
• вакуумирование холодильных трасс;
• контрольный запуск двух кондиционеров;
• проверка работы оборудования после монтажа.

Результат монтажа

На объекте ООО «Евроком» установили две настенные сплит-системы Kentatsu KSGN105HFAN1/KSRN105HFAN1 и KSGA70HFRN1/KSRA70HFRN1. Внутренние блоки разместили в верхней части стен с учетом высоты помещения, направления воздушного потока и расположения существующих коммуникаций.

Специалисты подключили холодильные трассы, дренажные линии и электрические кабели, выполнили вакуумирование и контрольный запуск оборудования. После проверки обе системы подготовили к эксплуатации.
